Образец и пример заполнения журнала определения плотности грунта методом режущего кольца
- Артикул:00518038
- Формат: А4 (297x210 мм) горизонтальный
- Обложка: мягкая
- Год: 2025
- Вес: 0 г
Настройка блока страниц
Количество страниц (рекомендуется 60 стр.): (листов: 10)
- 20
- 40
- 60
- 80
- 96
- 200
- 300
- 400
- 500
- 600
Плотность бумаги:
Переплет:
Нумерация, скрепление, печать:
Все настройки
Настройка обложки
Дополнительно:
Настройка обложки:
Скрепление:
Цвет обложки:
белаяЦвет обложки:
синий, бумвинилБумвинил
Кожзам
Бумага
Логотип на обложку
Вы можете прикрепить файл с логотипом организации. Логотип журнала мы напечатаем на обложке.
очистить
Образец журнала
Вы можете прикрепить файл с образцом журнала
очистить
Развернуть ▼

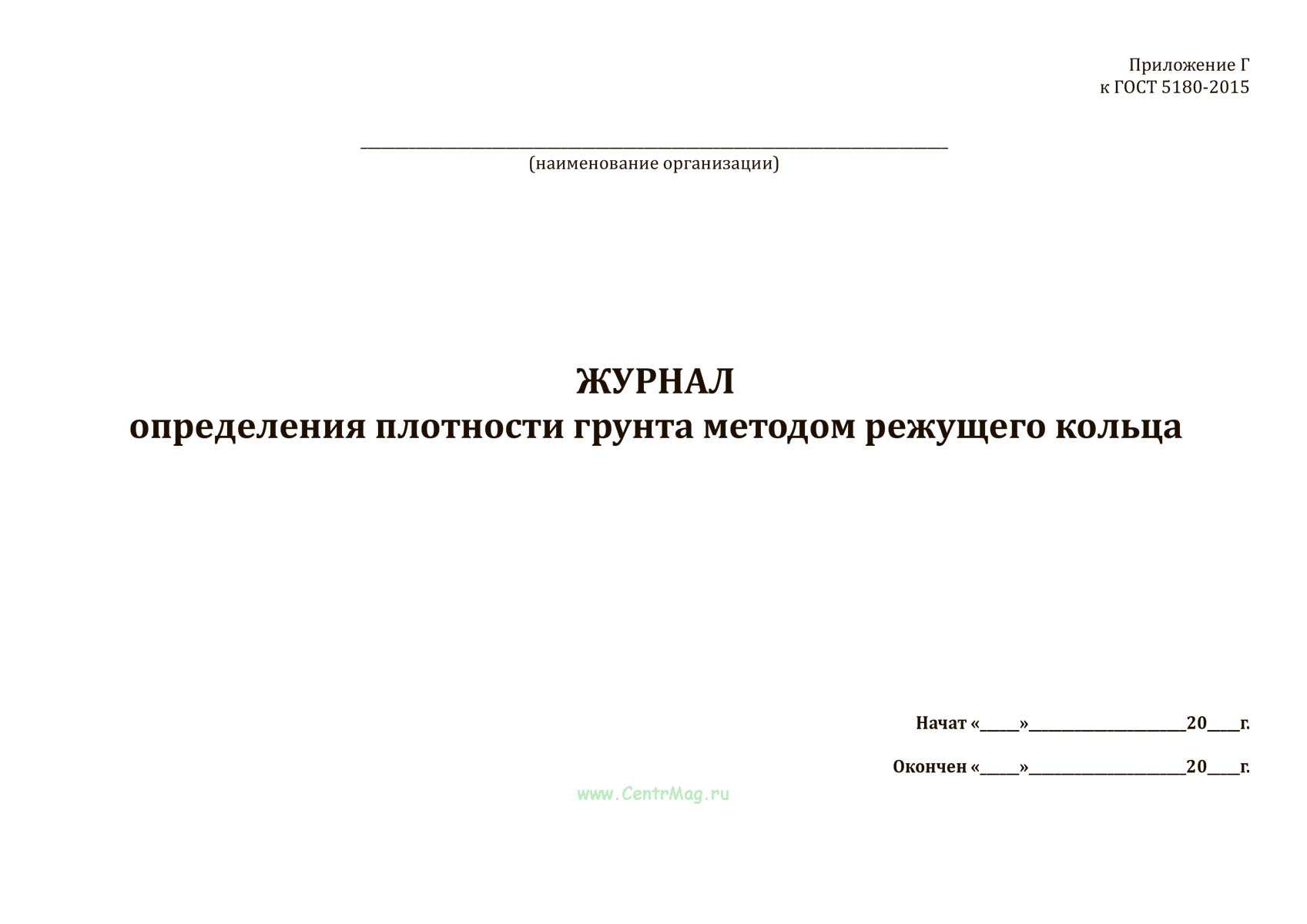

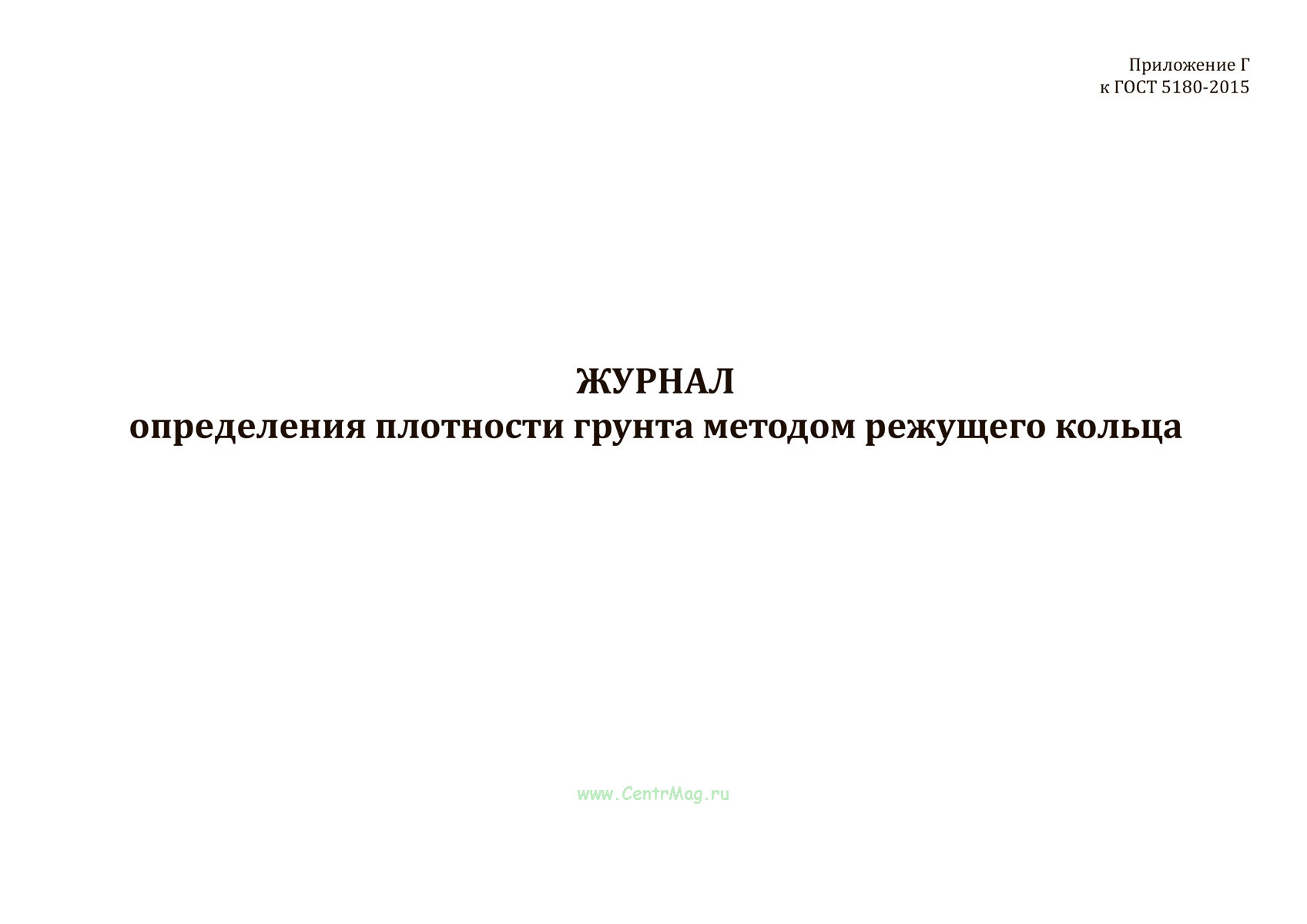

Форма журнала определения плотности грунта методом режущего кольца соответствует Приложению Г к ГОСТу 5180-2015 Грунты. Методы лабораторного определения физических характеристик
Определение плотности грунта методом режущего кольца
Плотность грунта определяется отношением массы образца грунта к его объему.
Проведение испытаний
1. Кольцо-пробоотборник смазывают с внутренней стороны тонким слоем вазелина или консистентной смазки.
2. Верхнюю зачищенную плоскость образца грунта выравнивают, срезая излишки грунта ножом, устанавливают на ней режущий край кольца и винтовым прессом или вручную через насадку слегка вдавливают кольцо в грунт, фиксируя границу образца для испытаний. Затем грунт снаружи кольца обрезают на глубину 5-10 мм ниже режущего края кольца, формируя столбик диаметром на 1-2 мм больше наружного диаметра кольца. Периодически, по мере срезания грунта, легким нажимом пресса или насадки насаживают кольцо на столбик грунта, не допуская перекосов. После заполнения кольца грунт подрезают на 8-10 мм ниже режущего края кольца и отделяют его.
Грунт, выступающий за края кольца, срезают ножом, зачищают поверхность грунта вровень с краями кольца и закрывают торцы пластинками.
При пластичном или сыпучем грунте кольцо плавно, без перекосов вдавливают в него и удаляют грунт вокруг кольца. Затем зачищают поверхность грунта, накрывают кольцо пластинкой и подхватывают его снизу плоской лопаткой.
3. Кольцо с грунтом и пластинками взвешивают.
4. Обработка результатов

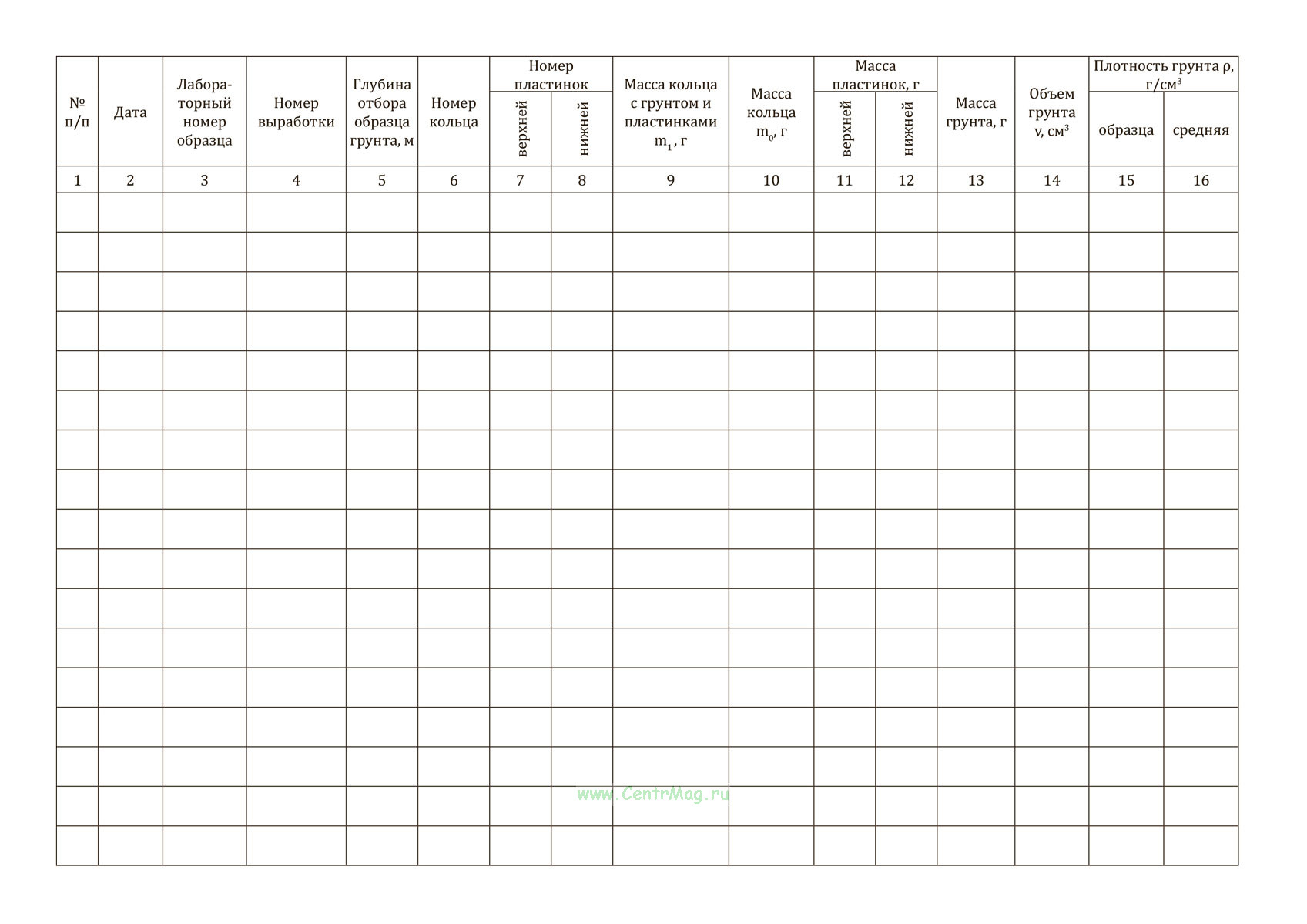

Журнал определения плотности грунта методом режущего кольца содержит графы:
1. № п/п
2. Дата
3. Лабораторный номер образца
4. Номер выработки
5. Глубина отбора образца грунта, м
6. Номер кольца
7-8. Номер пластинок
- верхней
- нижней
9. Масса кольца с грунтом и пластинками m1 , г
10. Масса кольца m, г
11-12. Масса пластинок, г
- верхней
- нижней
13. Масса грунта, г
14. Объем грунта v, см3
15-16. Плотност грунта ?, г/см3
- образца
- средняя
