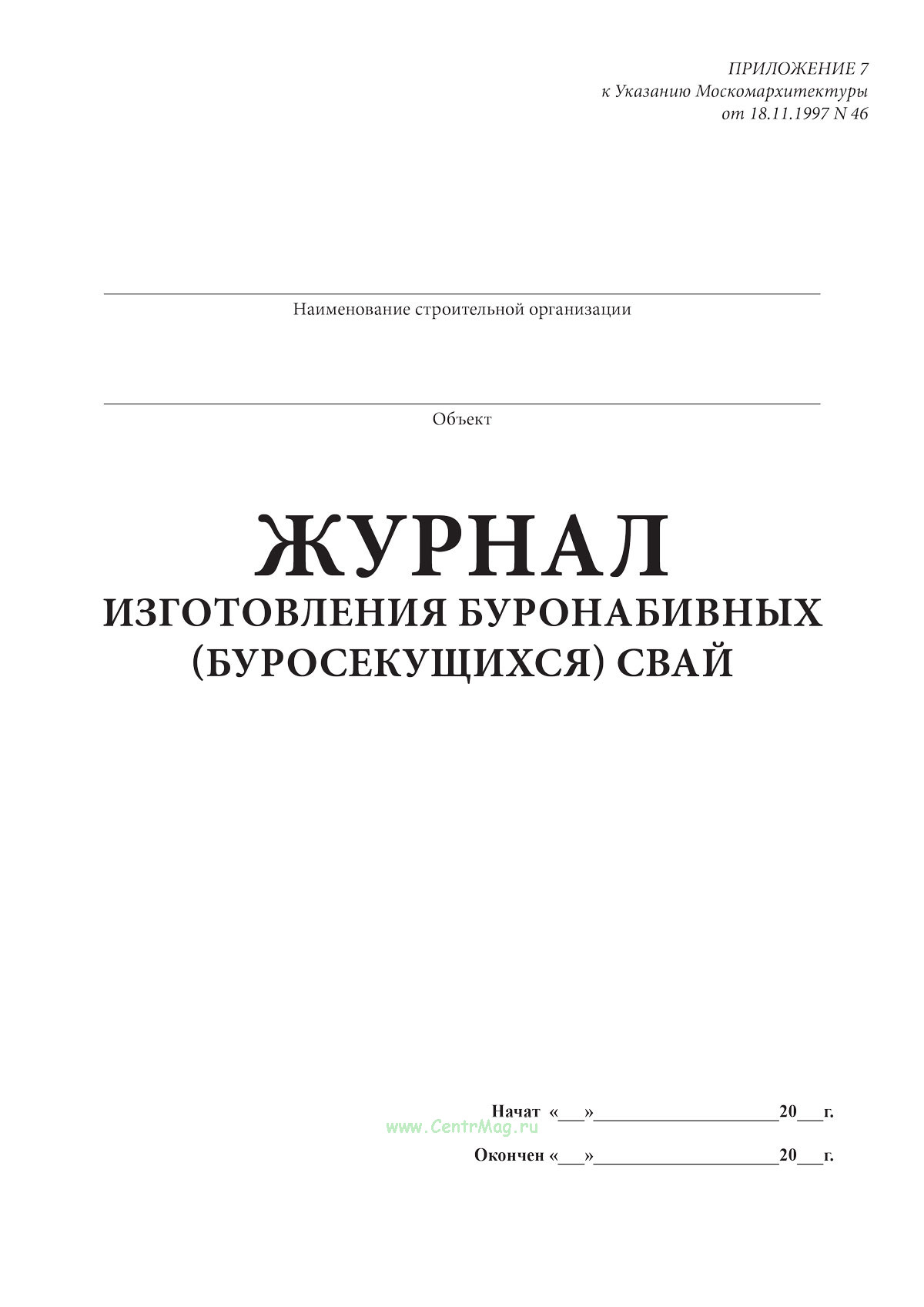

Образец и пример заполнения журнала изготовления буронабивных (буросекущихся) свай
- Артикул:00802874
- Формат: А4 (210х297 мм) вертикальный
- Обложка: мягкая
- Год: 2025
- Вес: 150 г
Настройка блока страниц
Количество страниц (рекомендуется 60 стр.): (листов: 10)
- 20
- 40
- 60
- 80
- 96
- 200
- 300
- 400
- 500
- 600
Плотность бумаги:
Переплет:
Нумерация, скрепление, печать:
Все настройки
Настройка обложки
Дополнительно:
Настройка обложки:
Скрепление:
Цвет обложки:
белаяЦвет обложки:
синий, бумвинилБумвинил
Кожзам
Бумага
Логотип на обложку
Вы можете прикрепить файл с логотипом организации. Логотип журнала мы напечатаем на обложке.
очистить
Образец журнала
Вы можете прикрепить файл с образцом журнала
очистить
Развернуть ▼
Форма журнала изготовления буронабивных (буросекущихся) свай соответствует Указанию Москомархитектуры от 30.11.2001 N 44 "Об утверждении Инструкции по проектированию и устройству свайных фундаментов зданий и сооружений в г. Москве" (Приложению Е к Инструкции по проектированию и устройству свайных фундаментов зданий и сооружений
Ограждение из буронабивных свай относится к малодеформирующимся видам крепления и его целесообразно применять в случае больших нагрузок на бровке котлована, а также на сами сваи при использовании их в качестве несущего элемента строящегося сооружения.
В качестве ограждения котлованов из буронабивных свай применяют три группы свайных стен: с прерывистым расположением свай, с касательным их сопряжением и секущиеся сваи.
Стены с прерывистым расположением свай устраиваются в сухих связных грунтах, способных держать вертикальный откос
1 - 2 м.
Промежуток между сваями для предотвращения местных вывалов защищается затяжками из досок, тонких железобетонных плит, гофрированных стальных листов или бетонной затяжкой. Стены с касательным сопряжением свай используются в несвязных грунтах, чтобы избежать осыпания грунта между сваями при раскрытии котлована, а следовательно и осадок поверхности.
Стены из буросекущихся свай сооружают, когда дно котлована ниже подземных вод. На первом этапе изготавливаются через одну сваи без армирования, на втором - между ними устраиваются сваи таким образом, чтобы бетон соседних свай частично подрезался. Сваи второго этапа армируются. Благодаря полученному сцеплению образуется сплошная прочная стена с повышенной водонепроницаемостью. Врезка в бетон соседних свай составляет 80 - 150 мм в зависимости от диаметра свай, который составляет от 600 до 1300 мм.
К преимуществам ограждений из буронабивных свай следует отнести:
- возможность использования в качестве основания прочных грунтов, залегающих на большой глубине;
- возможность устройства свай разной длины, опирающихся на необходимой отметке при резко пересеченном рельефе кровли прочных грунтов, принятых за основание свай;
- возможность устройства ограждений стен котлованов, когда уровень подземных вод залегает выше уровня дна котлована;
- возможность устройства свай без армирования в нижней ее части, где отсутствует передача моментов и горизонтальных сил;
- отсутствие существенных вибраций и сотрясений в процессе производства работ;
Устройство буронабивных и буросекущихся свай предъявляет жесткие требования к технологическому процессу производства работ. Изготовление таких свай требует обеспечения непрерывности процесса производства работ, т.к. устройство секущихся армированных свай должно быть произведено в относительно строго регламентированный период (1,5 - 2 суток), начиная с момента выполнения бетонных неармированных свай. Процесс изготовления и устройства фиксируется в журнале изготовления буронабивных (буросекущихся) свай.

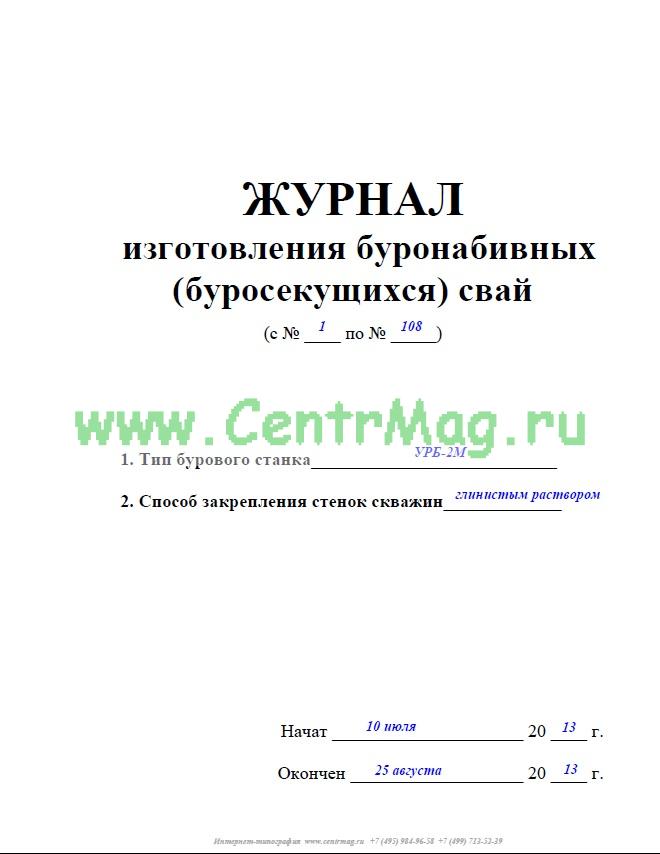

Журнал содержит 2 раздела:
1. Тип бурового станка
2. Способ закрепления стенок скважин.

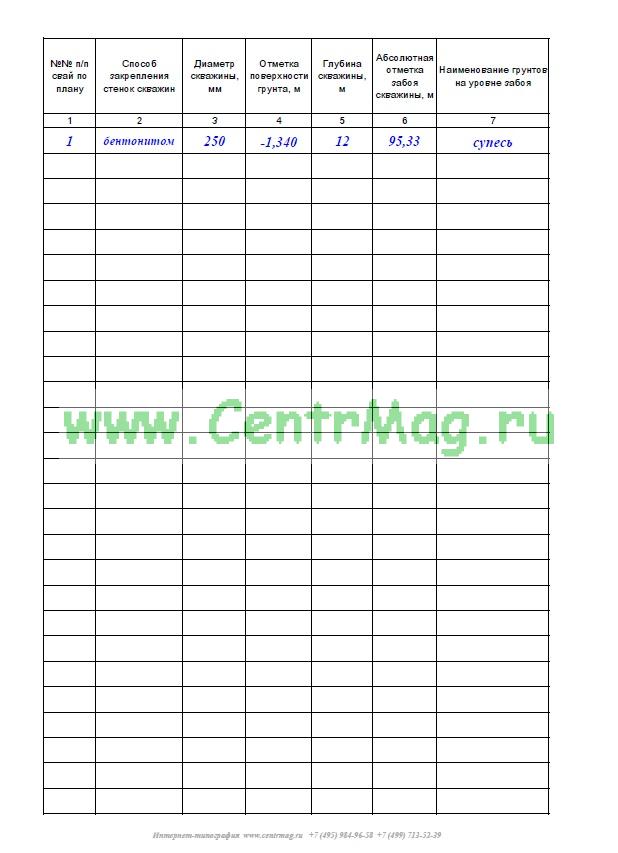

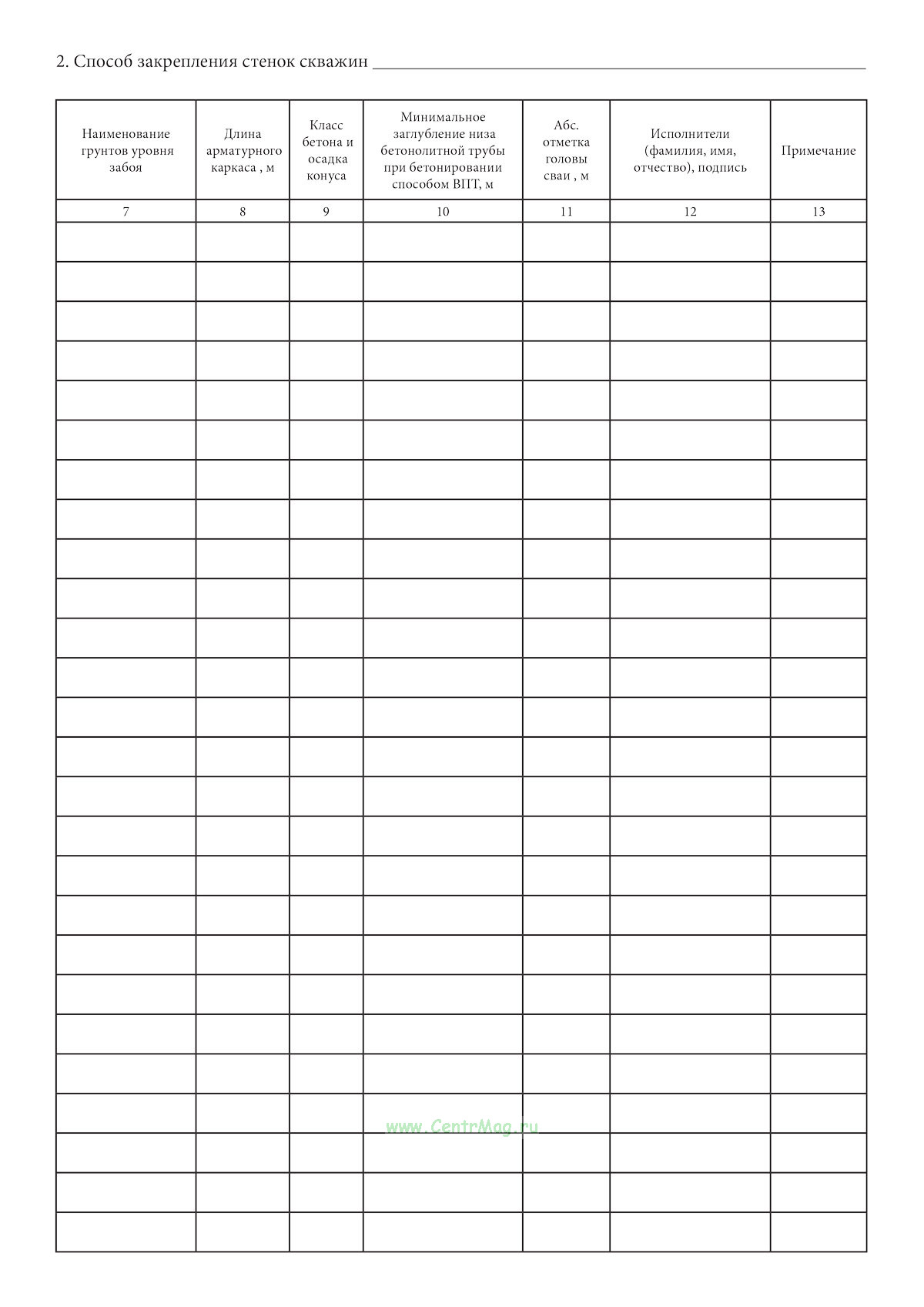

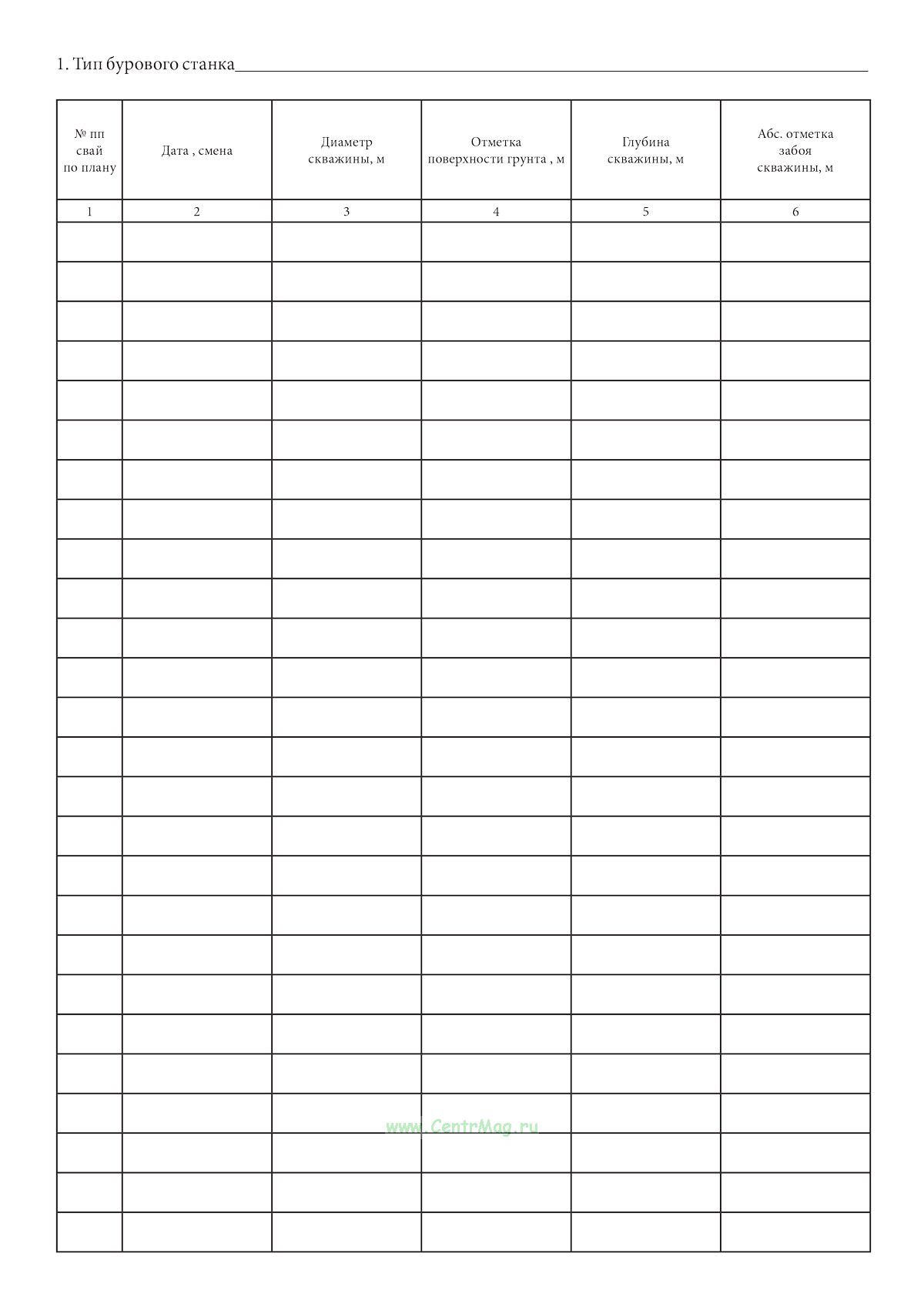

Графы журнала изготовления буронабивных (буросекущихся) свай:
1. п/п свай по плану
2. Дата, смена
3. Диаметр скважины, мм
4. Отметка поверхности грунта, м
5. Глубина скважины, м
6. Абсолютная отметка забоя скважины, м
7. Наименование грунтов на уровне забоя
8. Длина арматурного каркаса, м
9. Класс бетона и осадка конуса
10. Минимальное заглубление низа бетонолитной трубы в бетон при бетонировании способом ВПТ, м
11. Абсолютная отметка головы сваи, м
12. Исполнители (Ф.И.О.), подпись
13. Примечание
