- Артикул:00-01050976
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 306
- Формат: А4 (210x290 мм)
- Год: 2023
- Вес: 764 г
Развернуть ▼

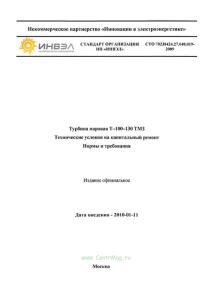

СТО 70238424.27.040.019-2009 "Турбина паровая Т-100-130 ТМЗ. Технические условия на капитальный ремонт. Нормы и требования" утв. Приказом НП "ИНВЭЛ" от 07.12.2009 № 91.
Настоящий стандарт организации:
- является нормативным документом, устанавливающим технические нормы и требования к ремонту турбины паровой Т-100-130 ТМЗ, направленные на обеспечение промышленной безопасности тепловых электрических станций, экологической безопасности, повышение надежности эксплуатации и качества ремонта;
- устанавливает технические требования, объем и методы дефектации, способы ремонта, методы контроля и испытаний к составным частям и турбине в целом в процессе ремонта и после ремонта;
- устанавливает объемы, методы испытаний и сравнения показателей качества отремонтированной турбины с ее нормативными и доремонтными значениями;
- распространяется на капитальный ремонт турбин паровых Т-100/120-130-1 (2, 3) ТМЗ;
- предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины, определения, обозначения и сокращения
4 Общие положения
5 Общие технические сведения
6 Общие технические требования
7. Требования к составным частям
7.1 Корпусные части цилиндра ВД (карты 1, 4, 6, 7, 11-14, 16)
7.2 Корпусные части цилиндра СД (карты 1, 3, 4, 6-8, 11-14, 16)
7.3 Корпусные части цилиндра НД (карты 2-5, 9-12, 15, 16)
7.4 Ротор ВД (карта 17)
7.5 Ротор СД (карта 17)
7.6 Ротор НД (карта 17)
7.7 Передний подшипник (карты 18, 19, 24, 26)
7.8 Средний подшипник (карты 18, 20-26)
7.9 Подшипники №4-6 (карты 18, 19, 24, 26)
7.10 Валоповоротное устройство (карта 27)
7.11 Цилиндр ВД (карта 28)
7.12 Цилиндр СД (карта 28)
7.13 Цилиндр НД. (карта 28)
7.14 Насосная группа (карта 29)
7.15 Привод тахометра (карта 30)
7.16 Автомат безопасности (карта 31)
7.17 Регулятор скорости (карты 32-34, 36-38)
7.18 Регулятор давления. Блок изодрома РД (карты 32-34, 37, 38)
7.19 Блок регулирования. Выключатель РД (карты 32, 34, 3 8)
7.20 Блок регулирования. Блок золотника РД (карты 32, 34, 35, 38)
7.21 Блок регулирования (карты 32-34, 36-38)
7.22 Преобразователь электрогидравлический (карты 32, 34, 35, 38)
7.23 Блок золотников автомата безопасности (карта 39)
7.24 Блок золотников автомата безопасности (карта 32-35, 39)
7.25 Сервомотор ЧВД (карты 32, 34, 35, 36, 40, 41)
7.26 Сервомотор ЧНД (карты 32, 34, 35, 36, 40, 41)
7.27 Сервомотор ЧНД (карты 32, 34, 35, 36, 40, 41)
7.28 Автоматический затвор (карты 32, 34-36, 40, 41)
7.29 Рычаги сервомотора ЧНД и поворотных диафрагм (карта 42)
7.30 Кулачковое распределительное устройство (карта 43)
7.31 Колонки и рычаги регулирующих клапанов (карта 44)
7.32 Клапан стопорный (карты 45-49)
7.33 Клапан регулирующий (карты 45-47, 49)
8. Требования к сборке и к отремонтированному изделию
9 Испытания и показатели качества отремонтированной турбины
10 Требования к обеспечению безопасности
11 Оценка соответствия
Приложение А (обязательное) Допустимые замены материалов
Приложение Б (обязательное) Нормы зазоров (натягов)
Приложение В (рекомендуемое) Перечень средств измерений, упомянутых в стандарте
Приложение Г (обязательное) Замена бандажей без разлопачивания ступени турбины
Приложение Д (обязательное) Обследование эрозионного износа рабочих лопаток предпоследней и последней ступеней
Приложение Е (обязательное) Инструкция по контролю травлением металла лопаток из хромистых сталей паровых турбин
Приложение И (обязательное) Меры по предотвращению поломок направляющих лопаток в перепускных трубах между ЦСД и ЦНД турбины Т100/120-130
Библиография
