- Артикул:00-01024874
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 208
- Формат: А4 (210x290 мм)
- Год: 2017
Развернуть ▼

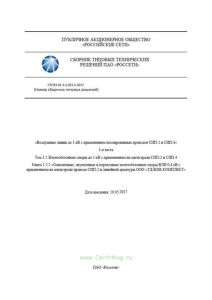

СТО 34.01-2.2-023.2-2017 "Воздушные линии до 1кВ с применением изолированных проводов СИП-2 и СИП-4. 1-я часть. Том 1.2 Железобетонные опоры до 1 кВ с применением на магистрали СИП-2 и СИП-4. Книга 1.2.2. Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с применением на магистрали провода СИП-2 и линейной арматуры ООО "ТД-ВЛИ-КОМПЛЕКТ"" введен в действие Распоряжением ПАО «Россети» от 19.05.2017
В составе Книги №1.2.2 разработаны одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с подвеской самонесущего изолированного провода СИП-2 с возможностью дополнительного подвеса изолированного провода уличного освещения с ответвлениями к вводам зданий выполненным СИПн-4 и линейной арматурой ООО «ТД-ВЛИ-КОМПЛЕКТ» в соответствии с «Единой технической политикой» (актуальная версия). ГТУЭ-7 и другими нормативными документами.
Одноцепные и двухцепные опоры ВЛИ 0,4 кВ разработаны на базе железобетонных стоек длиной 9,5 м (нормального габарита), 10,5 и 11 м (повышенного габарита) с расчетным изгибающим моментом не менее 30 кН м согласно требованиям.
Состав сборника типовых технических решений ПАО «Россети» по линейной части:
Часть №1 «Воздушные линии до 1 кВ с применением изолированных проводов СИП-2 и СИП-4»:
Том №1.1 Общие данные;
Том №1.2. Железобетонные опоры до 1 кВ с применением на магистрали СИП-2 и СИП-4:
- Книга 1.2.1 Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с применением на магистрали провода СИП-2 и линейной арматуры ООО «НИЛЕД»;
- Книга 1.2.2 Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с применением на магистрали провода СИП-2 и линейной арматуры ООО «ТД-ВЛИ-КОМПЛЕКТ»;
- Книга 1.2.3 Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с применением на магистрали провода СИП-2 и СИП-4 и линейной арматуры ООО «Энсто Рус»;
- Книга 1.2.4 Одноцепные, двухцепные и переходные железобетонные опоры ВЛИ 0,4 кВ с применением на магистрали провода СИП-2 и СИП-4 и линейной арматуры ООО «МЗВА».
Оглавление
1. Пояснительная записка
1.1. Общая часть
1.1.1. Закрепление опор в грунте
1.2. Линейная арматура ООО «ТД-ВЛИ-КОМПЛЕКТ» для проводов СИП-2 и организация учета электроэнергии на ВЛИ 0.4 кВ
2. Чертежи и спецификации железобетонных опор
2. Общие узлы крепления оборудования и линейной арматуры СИП-2. Схемы установки узлов учета электроэнергии
2.1.1. Подвеска светильника
2.1.2. Ответвление СИП от ВЛ 0,4 кВ с неизолированными проводами
2.1.3. Защита абонентских сетей предохранителем
2.1.4. Прокладка проводов СИП по стенам зданий
2.1.5. Вводы в здания
2.1.6. Вариант анкерного крепления без разрезания провода
2.1.7. Вариант углового анкерного крепления без разрезания провода
2.1.8. Соединение СИП-2 в пролете ВЛИ 0.4 кВ
2.1.9. Установка ОПН на ВЛИ 0,4 кВ
2.1.10. Установка переносного заземления на ВЛИ 0,4 кВ
2.1.11. Установка кабельной муфты на опоре ВЛИ 0,4 кВ
2.1.12. Ответвление к вводам на одноцепной промежуточной опоре ВЛИ 0,4 кВ
2.1.13. Ответвление к вводам на одноцепной анкерной опоре ВЛИ 0,4 кВ
2.1.14. Узлы учета электроэнергии
2.2. Номенклатура железобетонных
2.3. Типовые чертежи и спецификации железобетонных опор
2.3.1. Промежуточная одноцепная опора ПЗ1
2.3.2. Промежуточная двухцепная опора П32
2.3.3. Переходная промежуточная одноцепная опора ППЗ1
2.3.4. Переходная промежуточная двухцепная опора ППЗ2
2.3.5. Угловая промежуточная одноцепная опора УПЗ1
2.3.6. Угловая промежуточная двухцепная опора УП32
2.3.7. Анкерная (концевая) одноцепная опора АЗ1
2.3.8. Анкерная (концевая) двухцепная опора АЗ2
2.3.9. Переходная анкерная (концевая) одноцепная опора ПАЗ1
2.3.10. Переходная анкерная (концевая) двухцепная опора ПА32
2.3.11. Угловая анкерная одноцепная опора УА31
2.3.12. Угловая анкерная двухцепная опора УА32
2.3.13. Переходная угловая анкерная одноцепная опора ПУА31
2.3.14. Переходная угловая анкерная двухцепная опора ПУА32
2.3.15. Угловая анкерная одноцепная многогранная стальная опора
2.3.16. Угловая анкерная двухцепная многогранная стальная опора
2.3.17. Ответвительная анкерная одноцепная опора ОА31
2.3.18. Ответвительная анкерная двухцепная опора ОА32
2.3.19. Переходная ответвнтельная анкерная одноцепная опора ПОА31
2.3.20. Переходная ответвнтельная анкерная двухцепная опора ПОА32
2.3.21. Специальная угловая одноцепная опора с оттяжкой УПС31
2.4. Элементы железобетонных опор
2.4.1. Анкер АВ-1
2.4.2. Стяжка Г1
2.4.3. Стяжка Г11
2.4.4. Опорно-анкерные плшы П-Зи, П-4
2.4.5. Плита МУ 103
2.4.6. Плита МУ 104
2.4.7. Ригель Г7
2.4.8. Кронштейны У1, У4
2.4.9. Кронштейн КС2
2.4.10. Кронштейн ОТ22
2.4.11. Растяжка ОТ19
2.4.12. Оттяжка ОТ20
2.4.13. Анкерный болт ОТ21
2.4.14. Хомуты Х15, Х16 и Х31
2.4.15. Заземляющий проводник ЗП6
