- Артикул:00-01096485
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 226
- Формат: А4 (210х297 мм)
- Год: 2024
- Вес: 574 г
Развернуть ▼

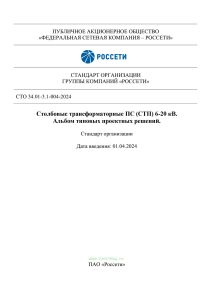

СТО 34.01-3.1-004-2024 Столбовые трансформаторные ПС (СТП) 6-20 кВ. Альбом типовых проектных решений утв. Приказом ПАО «Россети» от 01.04.2024 № 133
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27.12.2002 № 184-ФЗ «О техническом регулировании», объекты стандартизации и общие положения при разработке и применении стандартов организаций Российской Федерации - ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения», общие требования к построению, изложению, оформлению, содержанию и обозначению межгосударственных стандартов, правил и рекомендаций по межгосударственной стандартизации и изменений к ним - ГОСТ 1.5-2001, правила построения, изложения, оформления и обозначения национальных стандартов Российской Федерации, общие требования к их содержанию, а также правила оформления и изложения изменений к национальным стандартам Российской Федерации - ГОСТ Р 1.5-2012 .
Содержание
Введение
1. Область применения
2. Нормативные ссылки
3. Сокращения и обозначения
4. Конструктивное исполнение СТП
4.1. Распределительное устройство со стороны высшего напряжение
4.1.1. Траверса
4.1.2. Опорные изоляторы
4.1.3. Ограничители перенапряжения
4.1.4. Узел высоковольтных предохранителей
4.1.5. Узел ПРВТ
4.2. Ошиновка ВН
4.3. Узел ситового трансформатора
4.4. Распределительное устройство со стороны низшего напряжения
4.4.1. Шкаф РУ 0.4 кВ с оборудованием системы учета электроэнергии и ССПИ
4.4.2. Ошиновка НН
4.4.3. Распределительное устройство 0.4 кВ
4.4.4. ССПИ и оборудование системы учета электрической энергии
4.5. Крепежные элементы и элементы кабельной канализации
4.6. Требования к опоре
5. Защита от грозовых перенапряжений и заземление СТП
5.1. Защита СТП от грозовых перенапряжений
5.2. Заземление СТП
6. Управление СТП
7. Типовые схемы подключения СТП к электрической сети
7.1. Классическая схема подключения СТП к ответвлению через отключающий пункт
7.2. Подключение группы СТП к ответвлению через общий отключающий пункт групповой коммутационный аппарат
Приложение А. Альбом типовых технических решений по установке СТП с трансформатором с несущим баком
Приложение Б. Альбом типовых технических решений по установке СТП со стандартным трансформатором
Приложение В. Альбом типовых металлоконструкций
Библиография
