- Артикул:00-01095386
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 18
- Формат: 60х84 1/16
- Год: 2024
- Вес: 45 г
- Серия: Приказ Федерального агентства по техническому регулированию и метрологии (все книги серии)
Развернуть ▼
Документ продается с актуализацией на дату продажи!

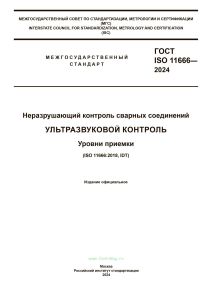

ГОСТ ISO 11666-2024 Неразрушающий контроль сварных соединений. Ультразвуковой контроль. Уровни приемки утв. Приказом Федерального агентства по техническому регулированию и метрологии от 27 февраля 2024 г. № 250-ст и введен в действие с 1 мая 2024 г.
Настоящий стандарт устанавливает уровень приемки 2 (AL 2) и уровень приемки 3 (AL 3) для ультразвукового контроля (УЗК) сварных соединений с полным проплавлением изделий из ферритных сталей, соответствующих уровням качества В и С по ISO 5817:2014. Настоящий стандарт не применим к уровням приемки сварных соединений, соответствующих уровню качества D по ISO 5817:2014, так как для оценки качества таких сварных соединений УЗК не требуется.
Указанные уровни приемки применимы при УЗК, выполняемом в соответствии с ISO 17640.
Настоящий стандарт применяется при УЗК сварных соединений с полным проплавлением изделий из ферритных сталей, с толщиной основного металла от 8 до 100 мм включительно. Его также допускается применять для сварных соединений других типов, изделий из других материалов и другой толщины при условии, что контроль выполняют с необходимым учетом геометрии и акустических свойств объекта и может быть достигнута достаточная чувствительность для реализации приведенных в настоящем стандарте уровней приемки. Номинальные частоты преобразователей, применяемых в настоящем стандарте, находятся в пределах от 2 до 5 МГц, если только затухание ультразвука или необходимость в более высокой разрешающей способности не потребуют применения других частот. Применение указанных уровней приемки вместе с частотами преобразователей вне указанных пределов должно быть обосновано.
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Определение условной протяженности несплошности
5 Настройка чувствительности и уровни контроля
6 Уровни приемки
Приложение А (обязательное) Уровни чувствительности
Приложение В (обязательное) Способ фиксированного уровня амплитуды
Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам
