- Артикул:00-01014794
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 38
- Формат: А4 (210x290 мм)
- Год: 2024
- Вес: 91 г
- Серия: Приказ Федерального агентства по техническому регулированию и метрологии (все книги серии)
Развернуть ▼
Документ продается с актуализацией на дату продажи!

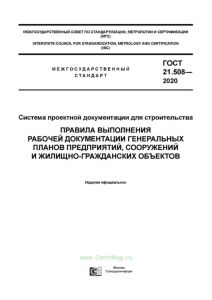

"ГОСТ 21.508-2020. Межгосударственный стандарт. Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов" введен в действие Приказом Росстандарта от 23.06.2020 N 280-ст
Настоящий стандарт устанавливает состав и правила оформления рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов различного назначения.
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Общие положения
5 Общие данные по рабочим чертежам
6 Разбивочный план
7 План организации рельефа
8 План земляных масс
9 Сводный план сетей инженерно-технического обеспечения
10 План благоустройства территории
11 Спецификация оборудования, изделий и материалов
Приложение А. Формы ведомостей и экспликаций
Ведомость разработок чертежа (Форма 1)
Ведомость разработок сводного плана инженерных сетей (Форма 2)
Экспликация зданий и сооружений (Форма 3)
Ведомость жилых и общественных зданий и сооружений (Форма 4)
Ведомость водоотводных сооружений (Форма 5)
Таблица к плану земляных масс (Форма 6)
Ведомость объемов земляных масс (Форма 7)
Ведомость малых архитектурных форм и переносных изделий (Форма 8)
Ведомость элементов озеленения (Форма 9)
Ведомость тротуаров, дорожек и площадок (Форма 10)
Приложение Б. Примеры оформления ведомостей разработок
Приложение В. Пример оформления экспликации зданий и сооружений
Приложение Г. Пример оформления ведомости жилых и общественных зданий и сооружений
Приложение Д. Пример оформления ведомости водоотводных сооружений
Приложение Е. Пример оформления разбивочного плана
Приложение Ж. Пример оформления плана организации рельефа в проектных горизонталях
Приложение И. Пример оформления плана организации рельефа в проектных отметках
Приложение К. Пример оформления плана земляных масс
Приложение Л. Пример оформления ведомости объемов земляных масс
Приложение М. Пример оформления сводного плана сетей инженерно-технического обеспечения
Приложение Н. Пример оформления ведомости малых архитектурных форм и переносных изделий
Приложение П. Пример оформления ведомости элементов озеленения
Приложение Р. Примеры оформления ведомостей тротуаров, дорожек и площадок, дорог, подъездов и проездов
Приложение С. Примеры оформления поперечных профилей тротуаров, дорожек и площадок
Приложение Т. Пример оформления плана озеленения
Приложение У. Пример оформления плана расположения малых архитектурных форм и переносных изделий
Приложение Ф. Пример оформления плана проездов, тротуаров, дорожек, площадок
