- Артикул:00200171
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 32
- Формат: А4 (210x290 мм)
- Год: 2024
- Вес: 76 г
Развернуть ▼
Документ продается с актуализацией на дату продажи!

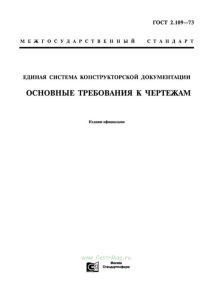

ГОСТ 2.109-73 "Единая система конструкторской документации. Основные требования к чертежам" утв. Постановлением Государственного комитета стандартов Совета Министров СССР от 27.07.73 N 1843.
Стандарт устанавливает основные требования к выполнению чертежей деталей, сборочных, габаритных и монтажных на стадии разработки рабочей документации для всех отраслей промышленности.
Содержание
1 Общие требования к рабочим чертежам
1.1 Общие положения
1.2 Чертежи совместно обрабатываемых изделий
1.3 Чертежи изделий с дополнительной обработкой или переделкой
1.4 Чертежи с надписями, знаками, шлаками, фотоснимками
1.5 Чертежи изделий, изготовляемых в различных производственно-технологических вариантах
2 Чертежи деталей
3 Чертежи сборочные
3.1 Содержание, изображения и нанесения размеров
3.2 Номера позиций
3.3 Выполнение отдельных видов сборочных чертежей
4 Чертежи габаритные
5 Чертежи монтажные
