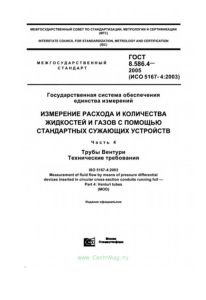

ГОСТ 8.586.4-2005 "Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования" утв. Межгосударственным советом по стандартизации, метрологии и сертификации от 9 декабря 2005 г. N 28.
Стандарт устанавливает требования к геометрическим характеристикам и условиям применения труб Вентури, устанавливаемых в трубопроводах круглого сечения с целью определения расхода и количества жидкостей и газов.
Стандарт применяют совместно с требованиями ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.
Стандарт распространяется на три разновидности труб Вентури, отличающихся способом изготовления входной конической части:
- трубы Вентури с литой (без обработки) входной конической частью;
- трубы Вентури с обработанной входной конической частью;
- трубы Вентури со сварной входной конической частью из листовой стали.
Каждую из этих разновидностей труб Вентури можно применять только в точно установленных пределах диаметров трубы, их шероховатости, относительного диаметра отверстия и числа Рейнольдса.
Настоящий стандарт не распространяется на трубы Вентури, установленные в трубопроводах внутренним диаметром менее 0,05 м или более 1,2 м, и при значениях числа Рейнольдса менее 2х10 в 4-й ст.
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины, определения, обозначения и сокращения
4 Принципы метода измерения и расчета
4.1 Принцип метода измерения
4.2 Расчет расхода среды
5 Трубы Вентури
5.1 Границы применения
5.2 Профиль труб Вентури
5.3 Материал и изготовление
5.4 Отбор давления
5.5 Коэффициент истечения
5.6 Коэффициент расширения
5.7 Неопределенность коэффициента истечения
5.8 Неопределенность коэффициента расширения
5.9 Потери давления
6 Требования к установке
6.1 Общие положения
6.2 Минимальная длина прямолинейных участков измерительных трубопроводов
6.3 Струевыпрямители и устройства подготовки потока
6.4 Дополнительные требования к установке труб Вентури
